Label Source WFW-F6 флексографские печатные машины для производства картонной упаковки

Производитель:: Label Source

Тип оборудования:

Рулонные печатные машины для производства этикеток и упаковочных материалов

Краткое описание:

Модификация флагманской машины F6 для работы с рулонным картоном шириной до 550 и 680 мм. Исполнения рулон-рулон, рулон-ротационная высечка, рулон-плоская высечка форматом 1200х640 мм и автоматическим удалением отходов. Диаметр на размотке и намотке (при наличии) 1350 мм, опциональная непрерывная подача с двух рулонов. Печать на лице и обороте, от 2 до 10 секций. Лак, ламинация, фольга, блинтовое и конгревное (вдавленное и выпуклое) тиснение и пр. Вся линия обслуживается одним-двумя операторами.

Подробнее

Описание
Характеристики
Общие черты флексомашин Label Source

Описание

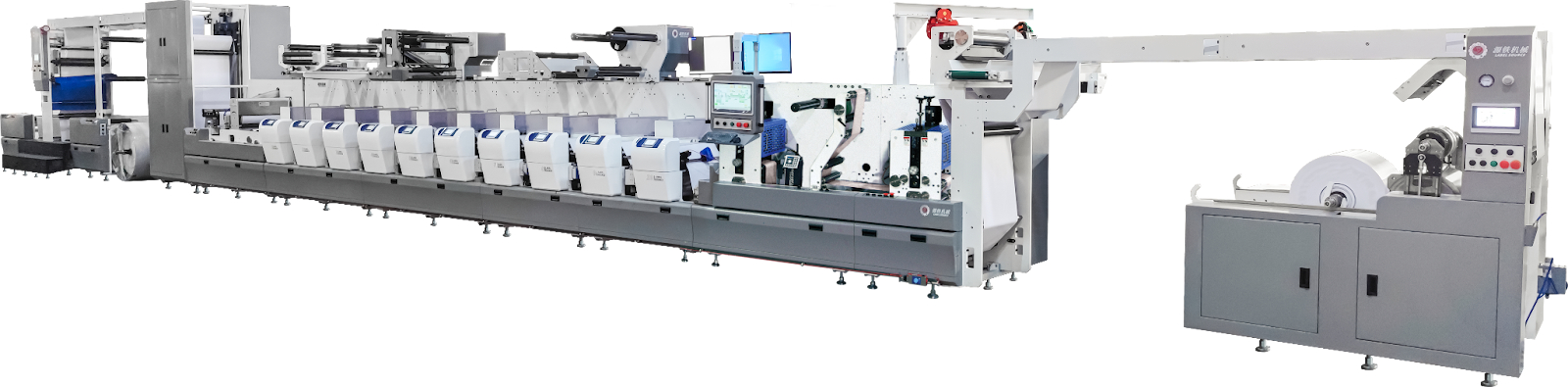

Машина WFW-F6 разработана на базе флагманской машины F6 ведущего китайского производителя Label Source, ряд узлов и конструктивных решений глубоко модифицирован или специально разработан для работы с картонной упаковкой. Максимальный диаметр рулона увеличен до 1350 мм,

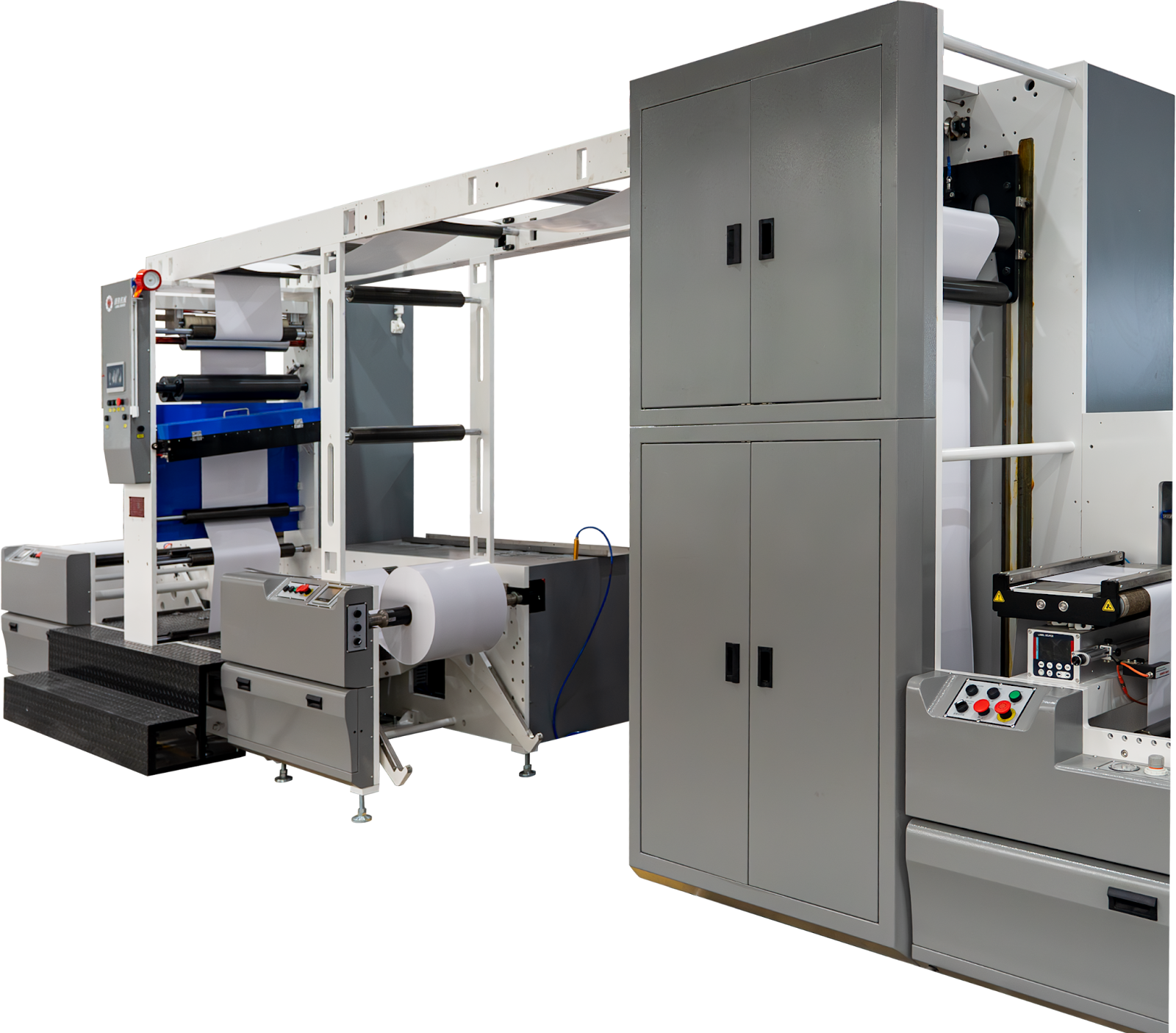

Машина может комплектоваться устройством непрерывной размотки с двух рулонов

Предусмотрено три исполнения на выходе

Рулон в рулон

С предназначенной для тяжелого режима работы ротационной высечкой

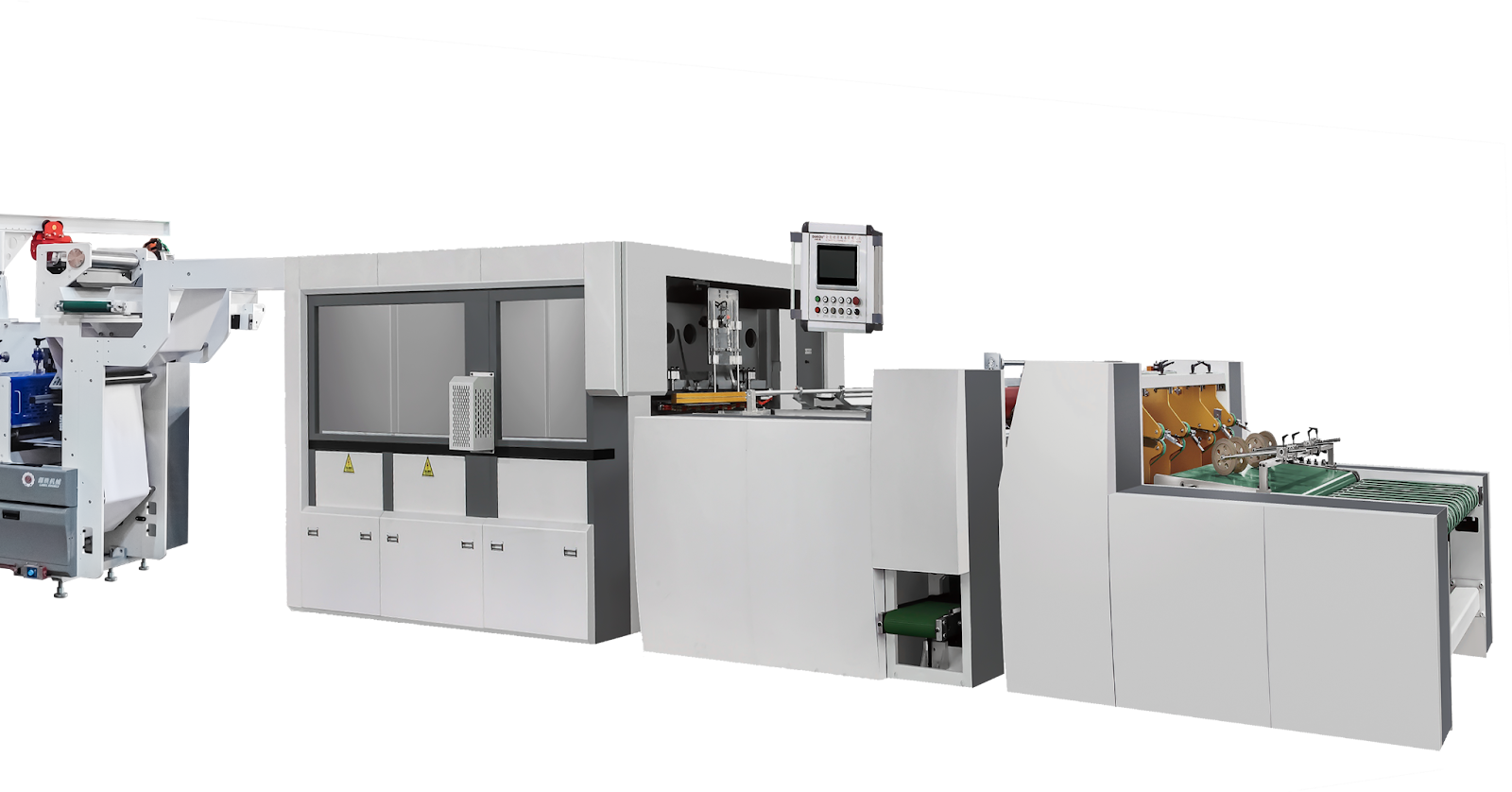

С плоской высечкой и автоматическим удалением отходов

Машина может комплектоваться 2-12 флексо секциями, доступны следующие операции в линию

Печать одновременно на лицевой и оборотной сторонах
Глянцевое/матовое лакирование
Ламинирование
Голографические эффекты Cast&Cure
Конгревное и блинтовое тиснение - выпуклое и вогнутое
Нанесение переменных данных
Трафаретная печать
Горячее и холодной тиснение фольгой
Защита от подделок
Высечка и биговка
Визуальный инспекция в режиме онлайн
Автоматическое удаление отходов

Преимущества

по сравнению с изготовлением картонной упаковки на листовых печатных машина

Проблема	Решение
Многократная приладка, расход материалов для каждой	Один путь бумаги, единая приладка, минимальный расход
Высокие эксплуатационные расходы	Множество операций сосредоточено в одной линии, все операции выполняются за один технологический переход
Высокие трудозатраты	Требуется всего 1-2 квалифицированных оператора.
Множество пооперационных станков занимают большие площади	Для линии флексографской печати требуется гораздо меньше места, чем для листового печатного и постпечатного оборудования
Многостадийное производство приводит к накоплению полуфабрикатов, их учету, транспортировке, хранению, изготовлению запаса на следующие приладки	Производство за один переход создает готовый продукт сразу, без промежуточных полуфабрикатов
Количество артикулов (SKU) увеличивается с каждым годом	Возможна печать коротких версий небольшими партиями, несколькими версиями, несколькими партиями и поставка по требованию
Длительный производственный цикл	Традиционно производственный цикл складных картонных коробок составляет 5-7 дней, а WFW-F6 может сократить его более чем вдвое

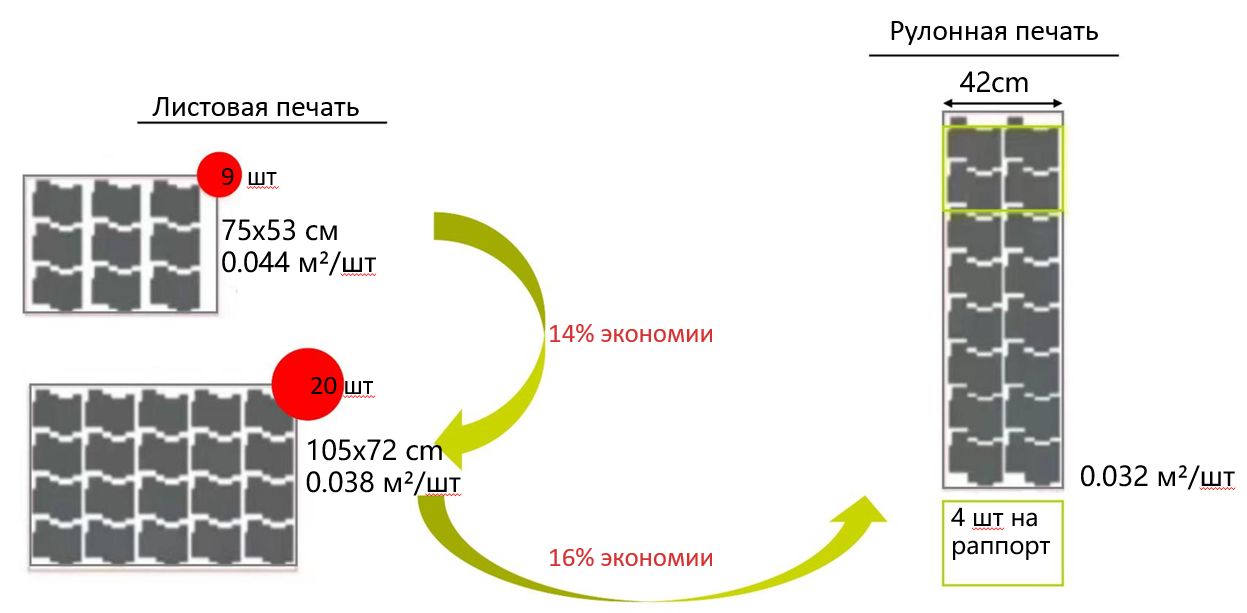

Очень важно, что рулонная подача позволяет экономить материал за счет возможности выбора ширины рулона произвольной длине раппорта в заданных пределах, ср иллюстрацию

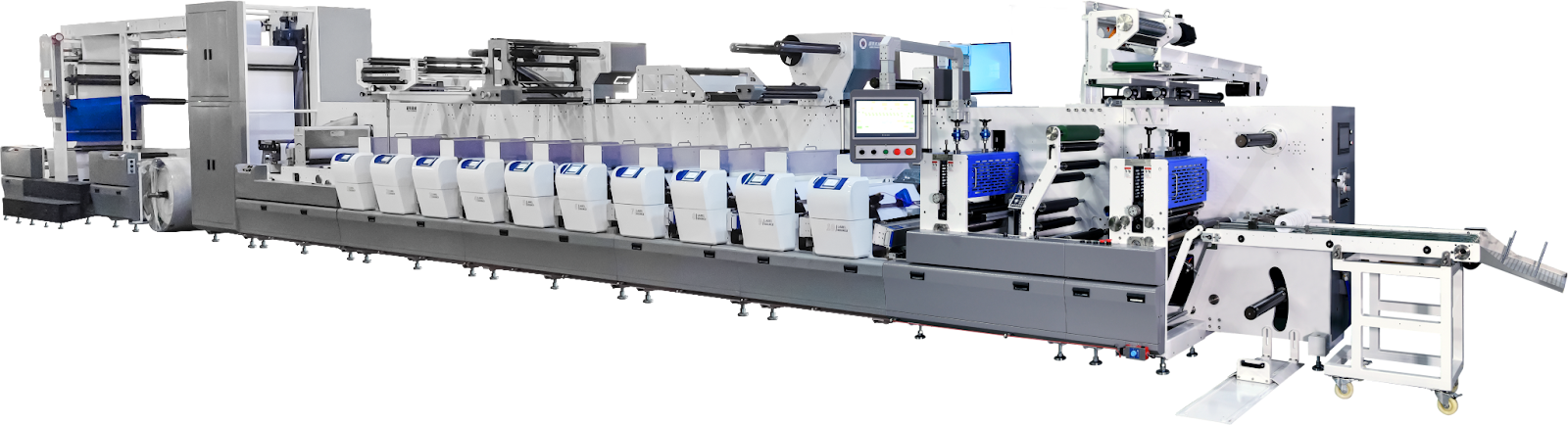

Печатная машина

Модель	WFW-F6-550	WFW-F6-680
Макс. ширина материала , мм	550	680
Макс. Ширина печати, мм	520	670
Красочность	2-12
Длина печати, мм	203.2-635
Скорость печати, циклов/мин	5-180
Толщина запечатываемого материала, мм	0,02-0,46
Толщина готового продукта, мм	1,14
Диаметр на намотке, мм	1350
Диаметр на размотке, мм	1350

Опциональный плоский высекальный пресс в линию

Модель	PY-950S	PY-1200S
Скорость, циклов в минуту	90-150	90-150
Макс формат высечки, мм	950х540	1200х640
Точность высечки, мм	+- 0.2	+- 0.2
Макс усилие высечки, Т	300	350

Конструктивный дизайн машины, обеспечивает высокую точность приводки и надежность

Вся машина оснащена немецкой системой управления BEFCKHOFF и тщательно настроена компанией Label Source на основе более чем 20-летнего опыта в области технологий печати этикеток и опыта производства оборудования для обеспечения высокого уровня надёжности.
Для обеспечения высокой точности приводки, машина оснащена системами сервоуправления и системами контроля натяжения на всех модулях: размотка, флексосекции, секция высечки, смотка облоя, резка и модуль намотки.
Блок размотки: Unwind Unit Сервоуправление, автоматическое снижение скорости и остановка по окончании материала, с помощью установки диаметра роля. Автоматический подъемник рулона с движущейся тележкой для легкой загрузки.
Модуль флексографской печати: Flexo Printing Unit Сервоуправление, два сервопривода на секцию для F5 и F6, один для F4, каждый блолк оснащен сенсорным экраном 4,3 дюйма для удобства эксплуатации, автоматический датчик приводки, УФ сушка.
Модуль ротационной высечки Rotary Die-Cutting Unit Сервоуправление, автоматическая приводка, удаление облоя с помощью сервопривода. Устройство удаления облоя nonstop (опционально).
Модуль намотки и резки Sheeting Unit/Rewind Unit Сервоуправление, автоматическая приводка, смотка облоя управляется серводвигателем. Автоматическая остановка с помощью установки диаметра роля. Автоматический подъемник рулона с подвижной тележкой для легкой разгрузки материала.

Высокое качество печати

Система охлаждения Chilled Rollers
Каждая печатная секция машин F5 и F6 оснащена охлаждающим цилиндром, обеспечивающим превосходную печать по самым различным материалам, включая монопленки, термоусадочную этикетку.

Высокий уровень автоматизации, простота и эксплуатации, высокая производительность:

General Control Touch Screen Сенсорный экран общего управления: 15-дюймовый передвижной, простой в эксплуатации, версия интерфейса на 22 языках для клиентов из разных стран.
Каждая печатная секция оснащена сенсорным экраном диагональю 4,3 дюйма для удобства управления, нет необходимости переходить к сенсорному экрану общего управления.
Открытый дизайн печатного блока, позволяет легко загружать или менять пластины, автоматическое позиционирование всех элементов красочного аппарата.
Специальная конструкция красочного аппарата и лезвия позволяет проводить тестирование печати с чернилами весом 0,1 кг; без распыления чернил при высокоскоростной печати.
Система предварительной приводки позволяет существенно сократить отходы. Возможность управления предварительной приводкой всех печатных секций, как на общем сенсорном экране управления, так и на индивидуальном экране, расположенном на каждой секции.
УФ-модули оснащены электронным контроллером мощности ртутной и светодиодной УФ сушки.
Static Observer Управление приводкой в режиме реального времени с помощью видеокамер.

Специальные функции:

Adhesive side or backside printing, with turn bar Модуль переворота полотна и печати на клейкой или обратной стороне, с поворотной планкой (подвижный).
Position-Shift Cold Foil Stamping Unit Модуль холодного тиснения фольгой со сдвигом позиции позволяет дважды тиснить материал, экономя материалы. Перемещается по направляющей.
Cold Foil Stamping / Lamination Unit Модуль холодного тиснения фольгой/ламинирования. Сервоуправление, как холодное тиснение фольгой, так и функция ламинирования. Перемещается по направляющей.
Super long varnish Leveling unit Устройство для выравнивания растекания лака: специальная конструкция с длинной протяжкой, с охлаждаемым валиком с сервоприводом и устройством УФ-отверждения, для лучшего растекания лака и придания ему глянца и блеска до сушки.
Автоматическая приводка: Automatic Visual Registration System Отображение приводки и микрорегулировки в реальном времени на правой панели большого экрана:

Опциональные втоматическая револьверная намотка и размотка：
Предлагаются для F5 и F6

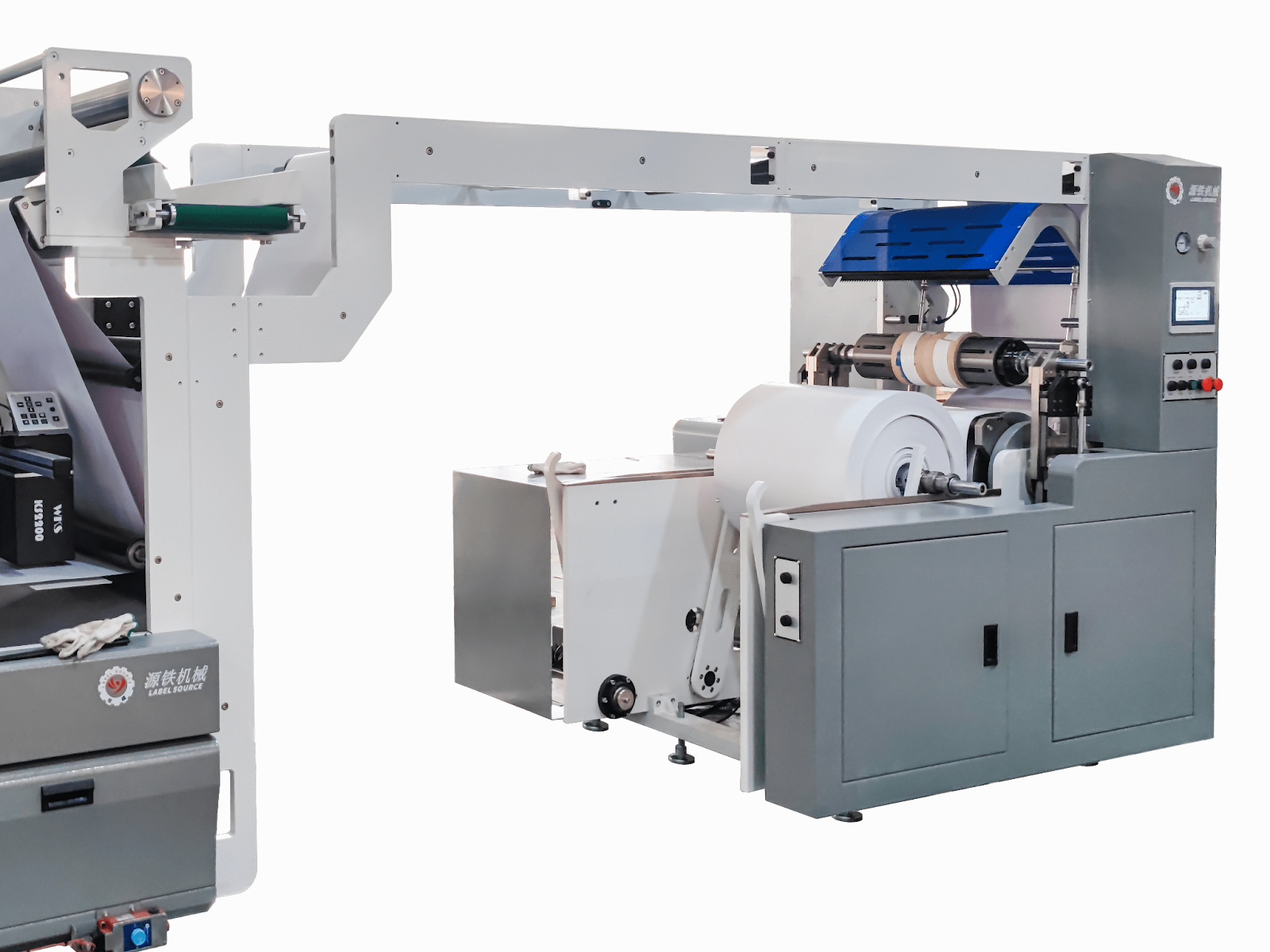

Nonstop Unwind Unit
Устройство безостановочной размотки: полностью сервоприводное, автоматическая остановка окончания рулона с помощью установки диаметра роля. Двойное равнение полотна, включает стол для склеивания полотна, нажатие одной клавиши для переключения между автоматическим и ручным склеиванием, скорость автоматического склеивания до 150 м/мин.

Nonstop Rewind Unit
Устройство безостановочной намотки: автоматическая смена роля с помощью установки метров, листов или диаметра роля, подходит для подложен переменной толщины толщиной до 0,5 мм для ПВХ, ПЭТ, ПЭ и т.д.
